Монтаж трансформаторной подстанции 160 кВт в Новой Москве.
- Номер объекта: 147
- Адрес: г.Москва, д.Софьино
- Заказчик: Компания
- Основания: Выполнение ТУ ПАО «МОЭСК»
- Дата: г. 2020

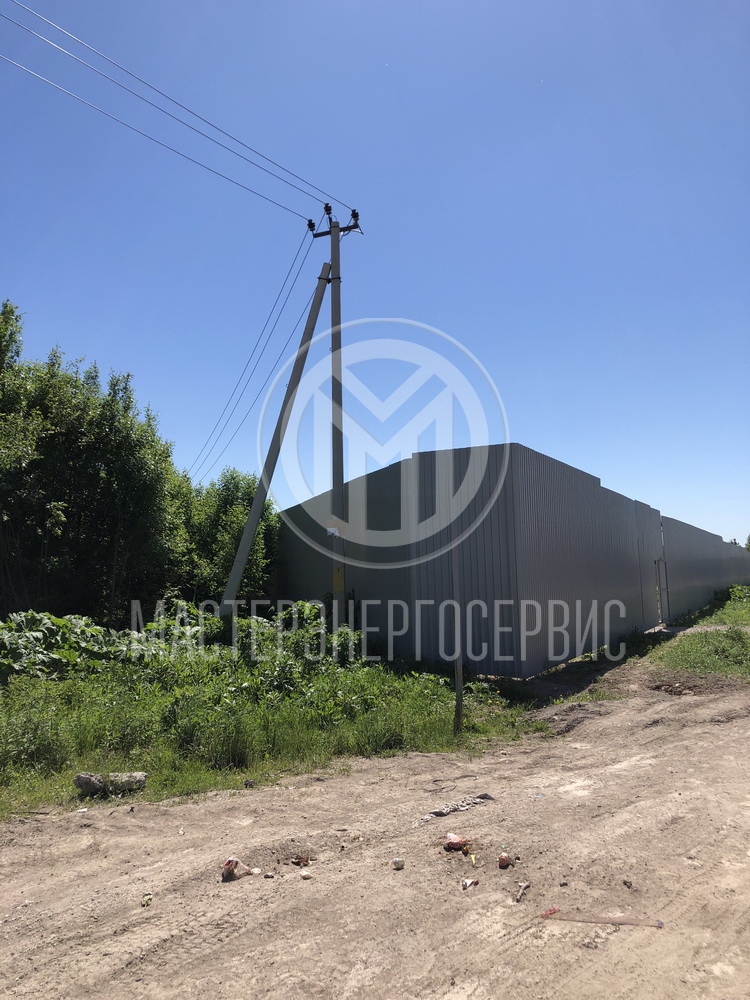

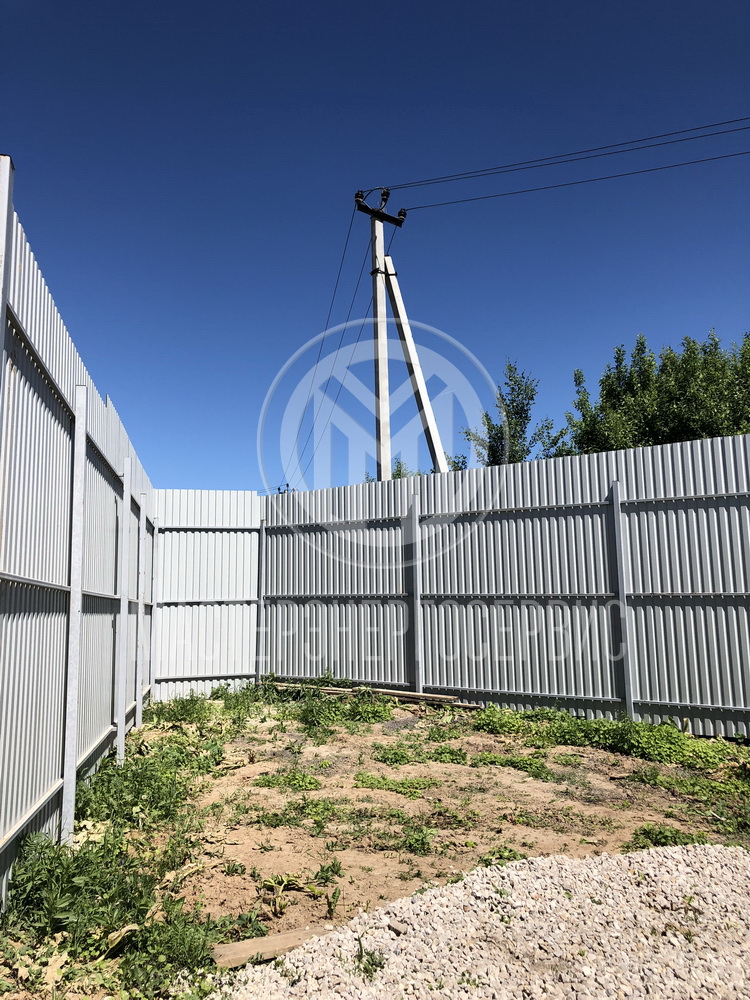

Компания МастерЭнергоСервис выполнила новое технологическое присоединение к сетям «МОЭСК» в д. Софьино. Присоединяемая мощность – 149 кВт. Проект разработан и согласован в соответствии с ТУ ПАО «МОЭСК». Проведены следующие работы: строительство ВЛ с установкой опоры ЛЭП, прокладкой провода СИП-3, монтаж трансформаторной подстанции КТП-160 с ошиновкой, монтаж ПКУ.
| Наименование и техническая характеристика | Тип, марка | Кол-во | Ед. изм. |
| Желедобетонные идделия | |||
| Блок фундаментный 2400x400x600 мм | ФБС 24-4-6 | 2 | шт. |
| Стойка Св110-5 | СВ-100-5 | 1 | шт. |
| Кабельно-проводниковая продукция | |||
| Провод самонесущий идолированный, с сечением 1x70мм2 | СИП-3 1x70 | 24 | м |
| Электротехническое оборудобание | |||

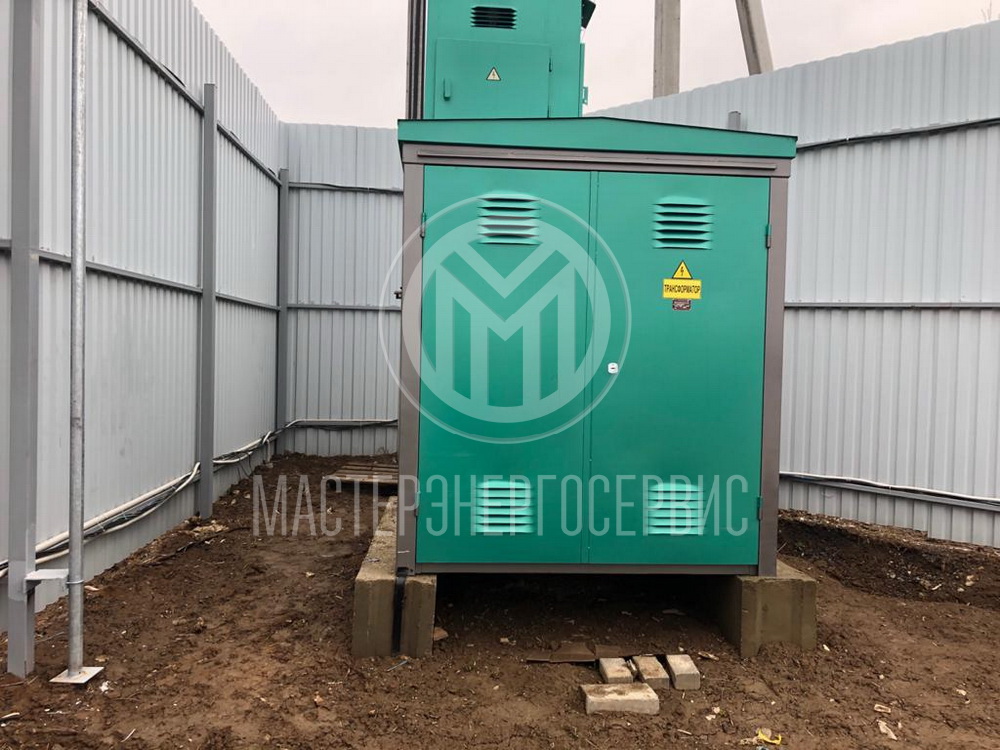

| Комплектная трансформаторная подстанция 10/0,4 кв с т-ром ТМГ-160 кВА киоскового типа, воздух-воздух. в составе комплекта: | КТП-160-10/0,4 кВ | 1 | компл. |
| внешний шкаф учета со степенью защиты IP54 | ШУ | 1 | шт. |
| испытательная коробка | ИК | 1 | шт. |
| автоматический выключатель | ВА 47-29 ЗР 10А | 1 | шт. |
| силовой трансформатор | ТМГ-160-10/0,4 кВ | 1 | шт. |
| трансформатор напряжения | НО/1-Ю | 3 | шт. |
| трансформатор тока | Т 0/1-10-5 10/5А | 3 | шт. |
| Выключатель нагрузки | ВНА-10-400А | 1 | шт. |
| Высоковольтный токоограничивающий предохранитель | ПКТ-101-10-16А | 3 | шт. |
| Высоковольтный токоограничивающий предохранитель | ПКТ-101-10-3,2А | 3 | шт. |
| Выключатель-разъединитель 3-х полюсный | ВР32-35-250А | 1 | шт. |
| -автоматический Выключатель | ВА88-33-160А | 1 | шт. |
| -автоматический Выключатель | ВА88-33-100А | 1 | шт. |
| -автоматический Выключатель | ВА88-33-80А | 2 | шт. |
| Электронный трехфазный счетчик, трансформаторного включения, 380/220В, 5-7,5А, кл.т. 0.5S/1.0 | Меркурий 234 ARTM-00 PB.G | 1 | шт. |
| Разъединитель двухколонковый наружной установки с ручным приводом | РЛНД-10/400 | 1 | компл. |
| Разрядник 10 кВ | РВО-10 | 3 | шт. |
| Линейная арматура | |||
| Штыревой изолятор | IF27 | 6 | шт. |
| Колпачок К9 | К9 | 6 | шт. |
| Спиральная Вязка | СВ70 | 12 | шт. |
| Плашечный зажим | CD35 | 3 | шт. |
| Зажим для ответвлений СИП-3 | Р 70 | 3 | шт. |
| Аппаратный зажим | А2А-70 | 15 | шт. |
| Стальные конструкции | |||
| Траверса ТМ-63 | 27.0002-28 | 1 | шт. |
| Траверса ТМ-73 | 27.0002-38 | 1 | шт. |
| Траверса ТМ-74 | 27.0002-39 | 1 | шт. |
| Хомут Х51 | 27.0002-42 | 3 | шт. |
| Заземляющий проводник ЗП1 | 27.0002-43 | 2 | м |
| Металлопрокат | |||
| Сталь полосовая горячекатаная 40x4 мм | ГОСТ 103-2006 | 18,4 | м |
| Сталь угловая 50x50x5 мм | ГОСТ 8509-93 | 24 | м |
| Сталь круглая 010 мм | ГОСТ 2590-88 | 2 | м |
| Сталь круглая 08 мм | ГОСТ 2590-88 | 14 | м |
| Изделия и материалы | |||
| Песок строительный | ГОСТ 8736-93 | 0,48 | м3 |

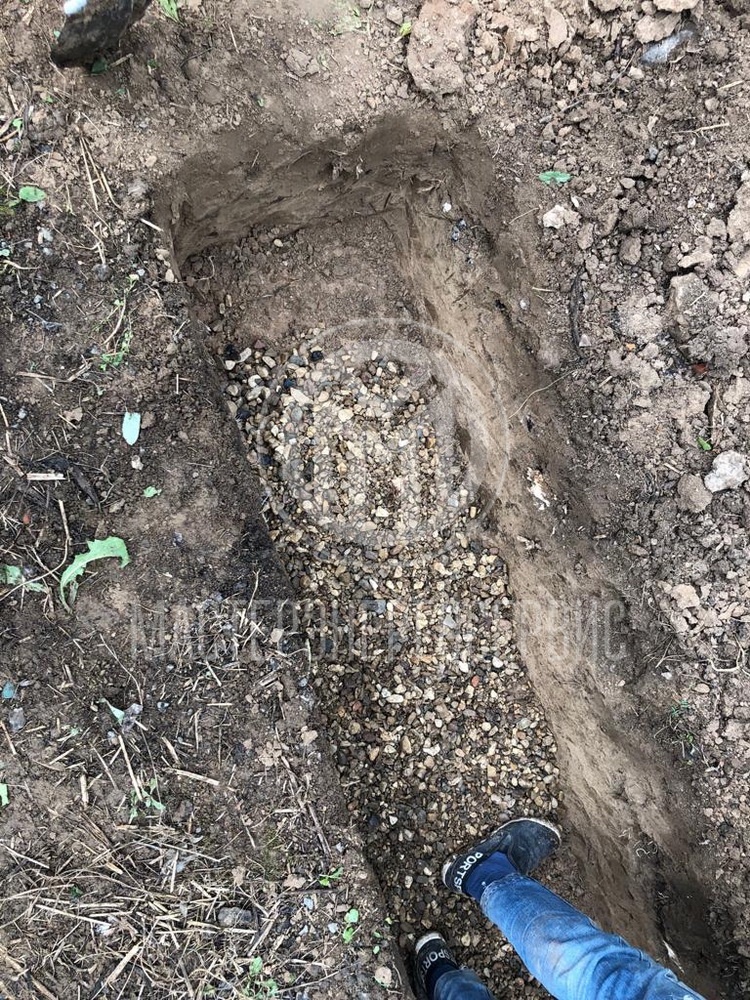

| Гравий фр. 5-20 | ГОСТ 8267-93 | 0,24 | м3 |
